向上浮動去毛刺刀柄
FLOAT UP DEBURRING
HOLDER

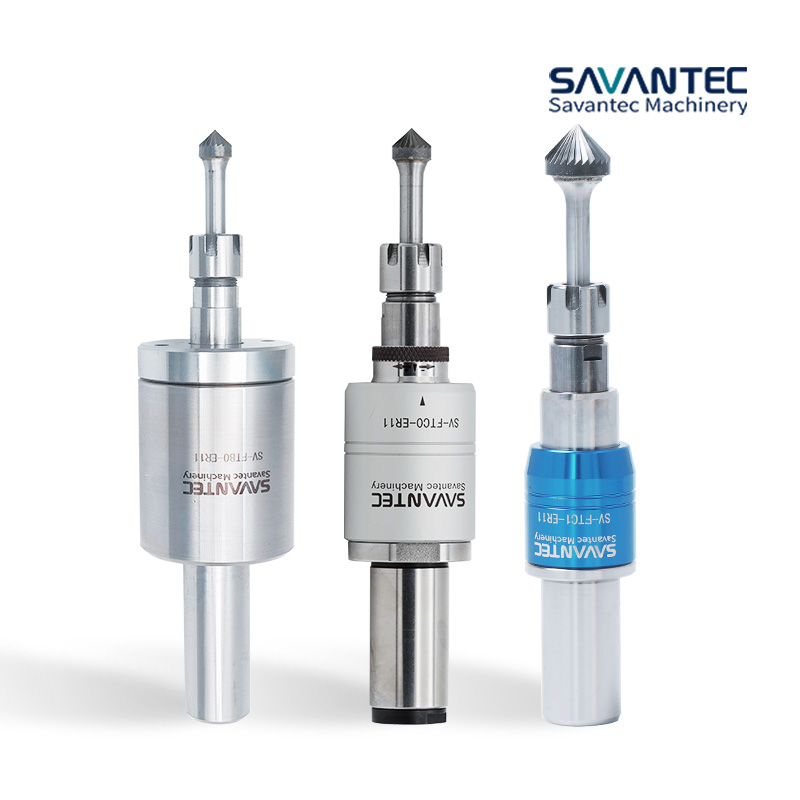

向上浮動去毛刺刀柄
軸向向上浮動去毛刺刀柄 結構緊湊，裝配方便，切削精度高，使用穩定性更佳，維護方便。能夠?qū)Σ灰?guī)則表面或輪廓進行自適應的切削去毛刺，提高效率，減少企業成本，同時該刀柄可以在加工中心、自動車床、機器人等設備上使用。
通過刀具內部的浮動機構，使刀具切削刃對工件被加工邊緣不斷的加壓貼著工件，可以達到刀具按照工件形狀仿形去毛刺的目的。
軸向向上浮動去毛刺刀柄在 Z 軸方向有 10mm 的浮動范圍，用來去除高度變化的輪廓毛刺，或者是孔口曲面毛刺。
|

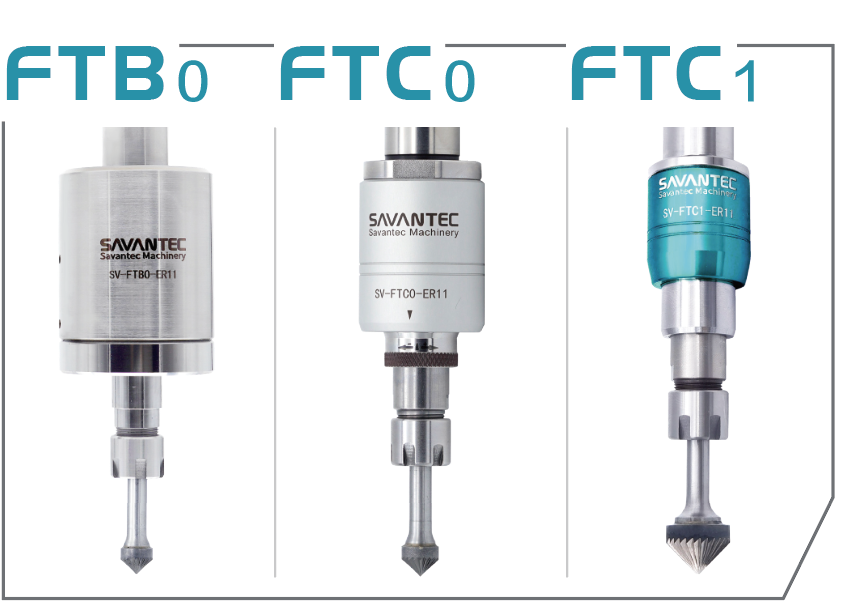

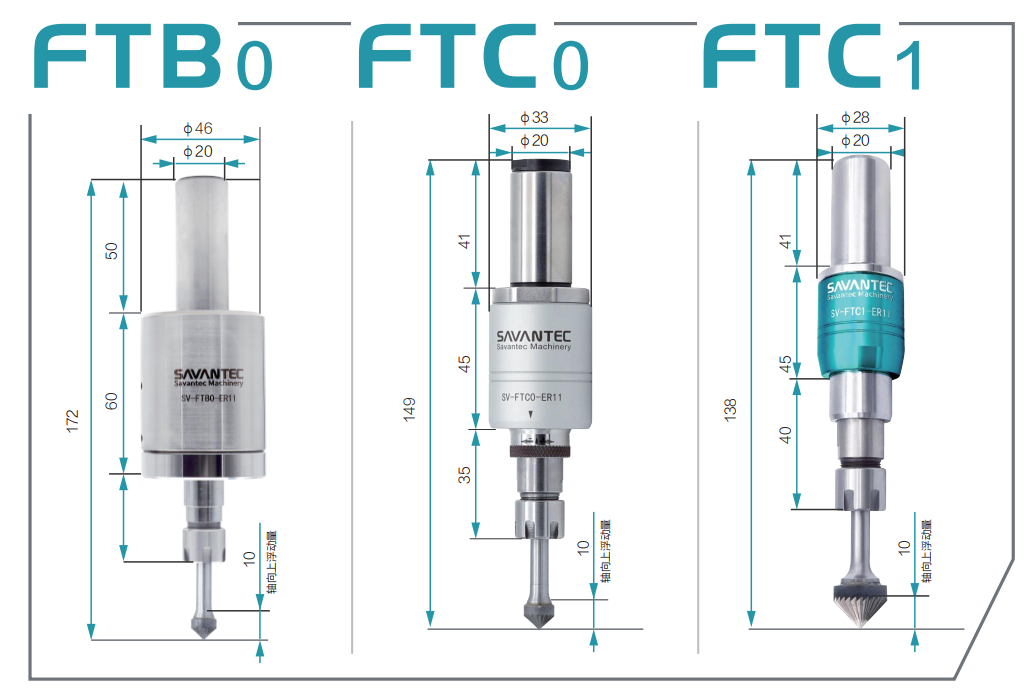

規格表SpecificationTable | |||||
型號 | 轉速 | 進給 | 浮動力調節方式 | 重量 | 切削方向 |
SV-FTB0-ER11 | 6000~10000r/min | 3000~6000mm/min | 內部 | 0.9kg | 刀柄（即機床主軸）順時針旋 轉，加工過程圍繞工件順銑 6.22 6.22
|

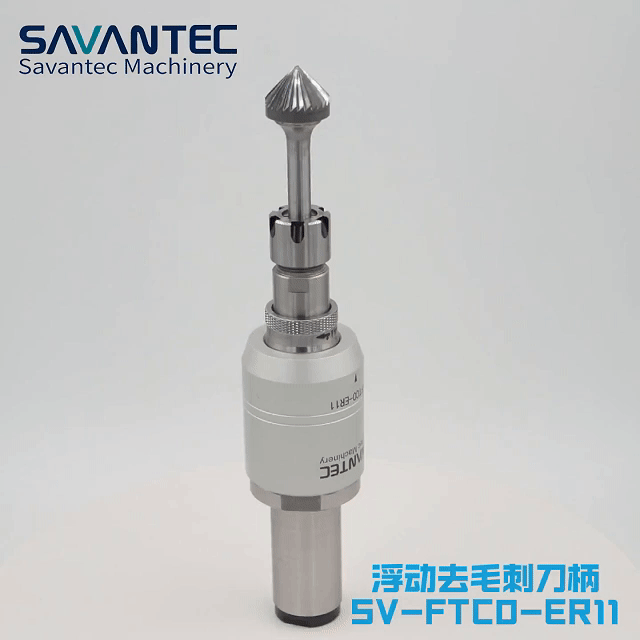

SV-FTC0-ER11 | 3000~5000r/min | 1800~3000mm/min | 外部 | 0.33kg | |

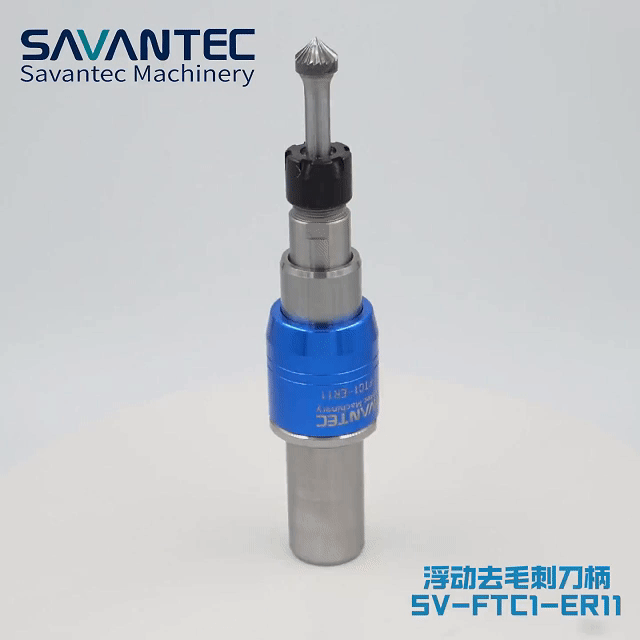

SV-FTC1-ER11 | 3000~5000r/min | 1800~3000mm/min | 內部 | 0.2kg | |
通過 ER11 的夾頭，可以夾持切削頭柄部直徑從Φ0.5mm~Φ7mm。 該刀柄主要承受軸向壓力，如果施加過大的徑向載荷，會極大的損壞刀具，增加刀具運行故障，大幅度降低刀具使用壽命。 | |||||
對刀方式 | 調節方式 |

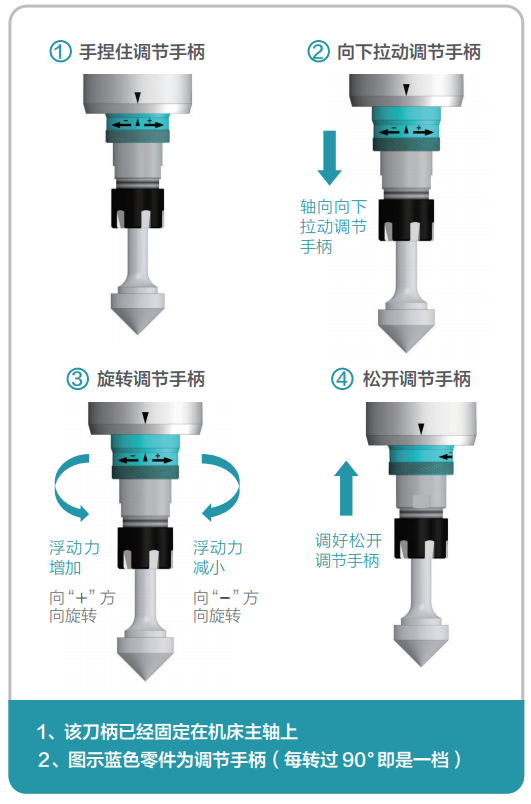

使用時調整刀具位置，使去毛刺刀具切削刃（偏移量以刀具直徑的 1/4 為初始設定）接近工件去毛刺輪廓，然后 Z 軸再向下 1~2mm（預壓入量），之后刀具就可以在 Z 軸方向上自動補償，從而達到去除工件不規則輪廓的毛刺。 | SV-FTC0 軸向浮動去毛刺刀柄調整浮動力大小為外部調節，可以根據調節手柄上的雙向箭頭指示調節。 |

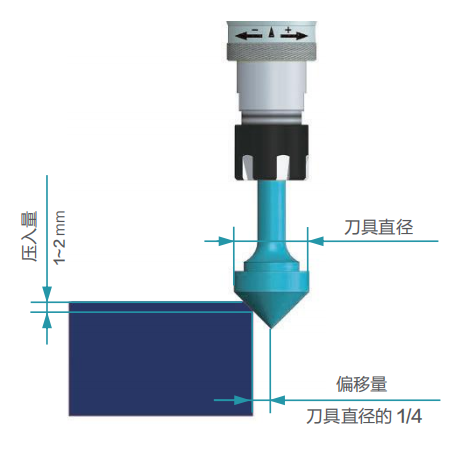

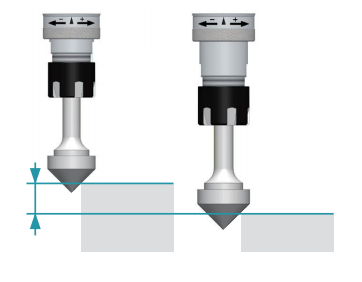

軸向浮動去毛刺刀柄對刀 示意圖
|
|
工件仿形追蹤
WORKPIECE PROFILING TRACKING
與剛性倒角刀的比較 | |
因工件存在鑄造誤差或者安裝誤差，使用剛性倒角刀具，容易出現倒角大小不一致或者有的部位倒角偏大而有的部位無倒角。
使用浮動去毛刺倒角刀柄后，通過刀具內部的浮動機構，使刀具切削刃對工件被加工邊緣不斷的加壓貼著工件，可以達到刀具按照工件形狀仿形去毛刺的目的。 |

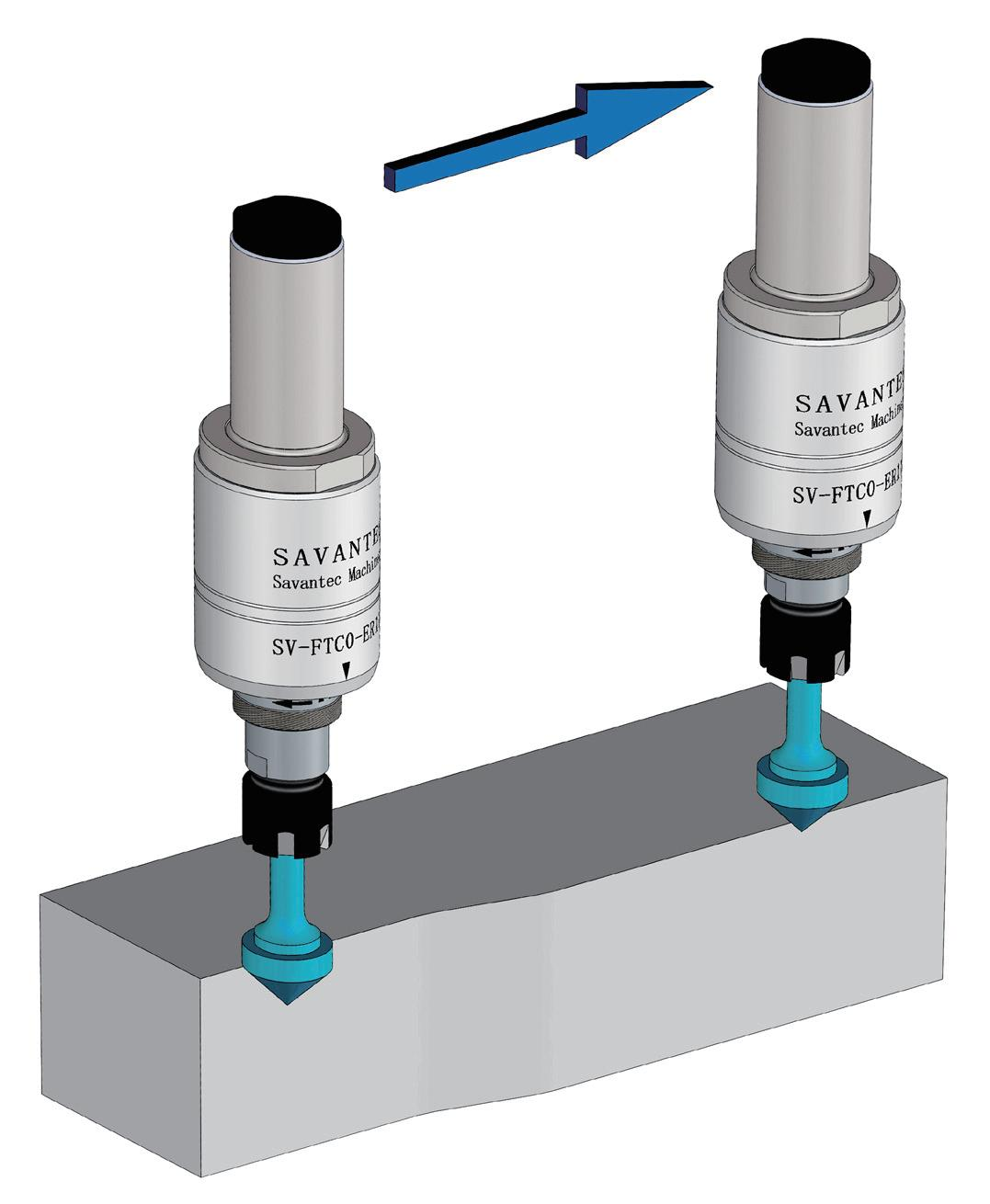

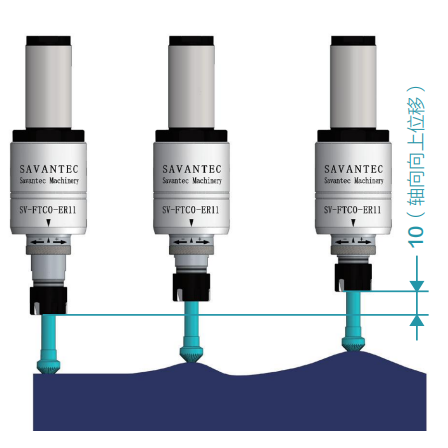

仿形追蹤示意圖
|
| |
可加工工件情況 | |||
|
|
|
|

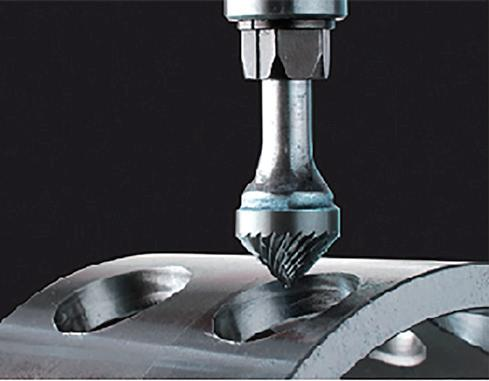

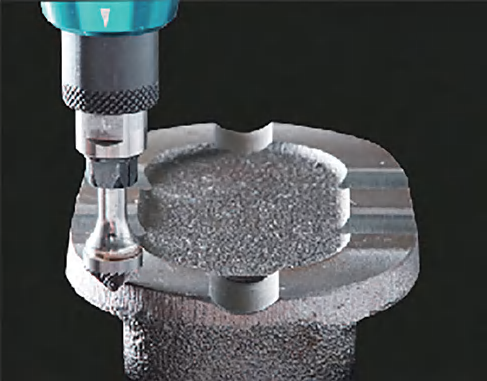

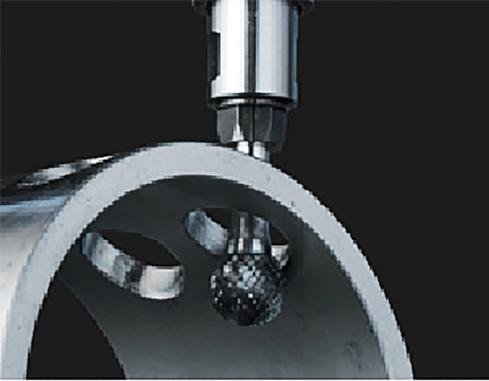

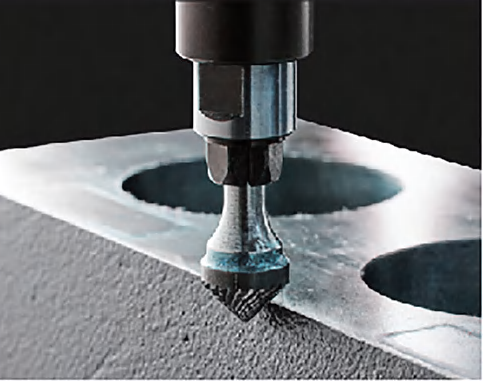

圓柱體交叉孔（外） | 圓柱體交叉孔（內） 太小可能不行 | 高低差形狀 | 鑄件輪廓 |
|
軸向追蹤 追蹤范圍 - 最大 10mm | 橫向追蹤 追蹤范圍 -刀刃半徑 |
 |
|

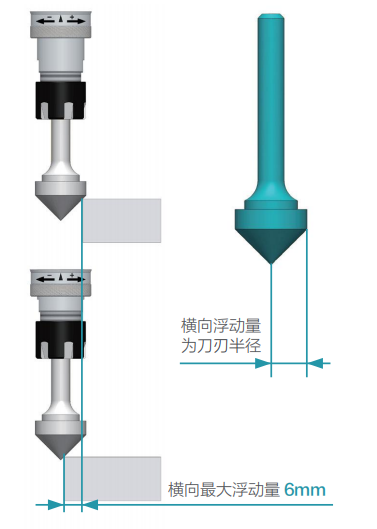

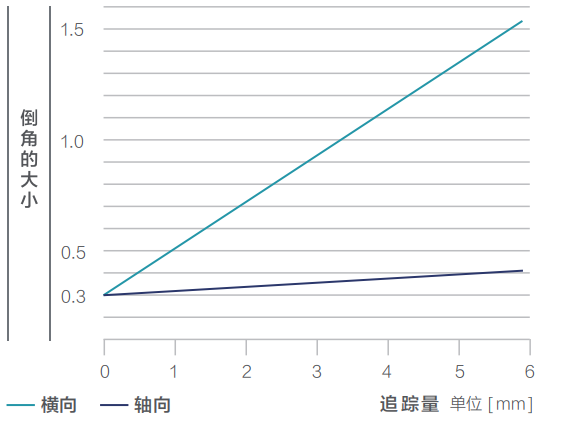

| 追蹤面與接觸面之間的關系 | 軸向浮動-橫向浮動示意圖 |
 |
